二極管的分類、電路符號及萬用表測發光二極管正負極

   來源:   發表日期:2021年11月26日    瀏覽次數:

  一:二極管的分類

  1、按照所用的半導體材料,可分為鍺二極管(Ge管)和硅二極管(Si管)。

  2、根據其不同用途,可分為檢波二極管、整流二極管、穩壓二極管、開關二極管、隔離二極管、肖特基二極管、發光二極管、硅功率開關二極管、旋轉二極管等。

  3、按照管芯結構,又可分為點接觸型二極管、面接觸型二極管及平面型二極管。

  1)整流二極管

  將交流電源整流成為直流電流的二極管叫作整流二極管。

  2)檢波二極管

  檢波二極管是用于把迭加在高頻載波上的低頻信號檢出來的器件,它具有較高的檢波效率和良好的頻率特性。

  3)開關二極管

  在脈沖數字電路中,用于接通和關斷電路的二極管叫開關二極管,它的特點是反向恢復時間短,能滿足高頻和超高頻應用的需要。

  4)穩壓二極管

  穩壓二極管是由硅材料制成的面結合型晶體二極管,它是利用PN結反向擊穿時的電壓基本上不隨電流的變化而變化的特點,來達到穩壓的目的,因?yàn)樗茉陔娐分衅鸱€(wěn)壓作用,故稱為、穩壓二極管(簡稱穩壓管)。

  5)變?nèi)荻O管

  變?nèi)荻O管是利用PN結的電容隨外加偏壓而變化這一特性制成的非線性電容元件,被廣泛地用于參量放大器,電子調諧及倍頻器等微波電路中。

  6)瞬態電壓抑制器TVS

  一種固態二極管,專門用于ESD保護。TVS二極管是和被保護電路并聯的,當瞬態電壓超過電路的正常工作電壓時,二極管發生雪崩,為瞬態電流提供通路,使內部電路免遭超額電壓的擊穿。

  7)發光二極管

  用磷化鎵、磷砷化鎵材料制成,體積小,正向驅動發光。工作電壓低,工作電流小,發光均勻、壽命長、可發紅、黃、綠單色光。

  8)肖特基二極管

  基本原理是:在金屬(例如鉛)和半導體(N型硅片)的接觸面上,用已形成的肖特基來阻擋反向電壓。肖特基與PN結的整流作用原理有根本性的差異。其耐壓程度只有40V左右。其特長是:開關速度非??欤悍聪蚧謴?fù)時間trr特別地短。因此,能制作開關二極和低壓大電流整流二極管。

  二:二極管的特性

  通過簡單的實驗說明二極管的正向特性和反向特性。

  1.正向特性。

  在電子電路中,將二極管的正極接在高電位端,負極接在低電位端,二極管就會導通,這種連接方式,稱為正向偏置。必須說明,當加在二極管兩端的正向電壓很小時,二極管仍然不能導通,流過二極管的正向電流十分微弱。

  只有當正向電壓達到某一數值(這一數值稱為“門檻電壓”,鍺管約為0.2V,硅管約為0.6V)以后,二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變(鍺管約為0.3V,硅管約為0.7V),稱為二極管的“正向壓降”。

  2.反向特性。

  在電子電路中,二極管的正極接在低電位端,負極接在高電位端,此時二極管中幾乎沒有電流流過,此時二極管處于截止?fàn)顟B(tài),這種連接方式,稱為反向偏置。二極管處于反向偏置時,仍然會有微弱的反向電流流過二極管,稱為漏電流。當二極管兩端的反向電壓增大到某一數值,反向電流會急劇增大,二極管將失去單方向?qū)щ娞匦?,這種狀態稱為二極管的擊穿。

  三:二極管的電路符號

  如何用萬用表區分自閃發光二極管正負極

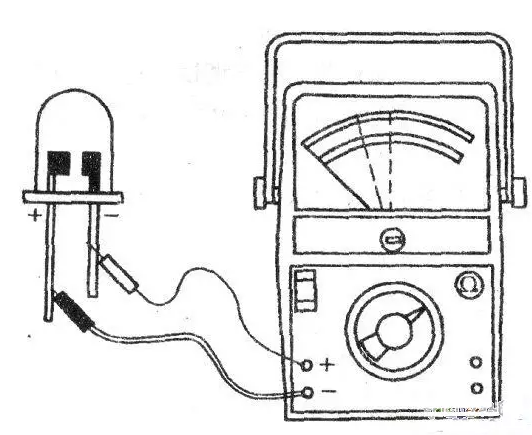

  測試自閃發光二極管的正、負極,可用萬用表R×1kΩ檔或R×10kΩ檔(以MF47型萬用表為例)。當使用RXlkQ檔時,用紅、黑兩根表筆分別接自閃發光二極管的兩根引線,然后再把紅、黑表筆對調再測自閃發光二極管的兩根引線,電阻大的一次(表針還略有擺動),黑表筆接的是自閃發光二極管的正極,紅表筆接的是自閃發光二極管的負極,如下圖所示。

  如果用R×10kΩ檔按上述方法測量,當電阻大的一次表針擺動的幅度有1cm多,而且管芯內會有一閃一閃的亮光。這種現象說明自閃發光二極管接的電源極性正確(即黑表筆接的是自閃發光二極管的正極),電路開始振蕩。
